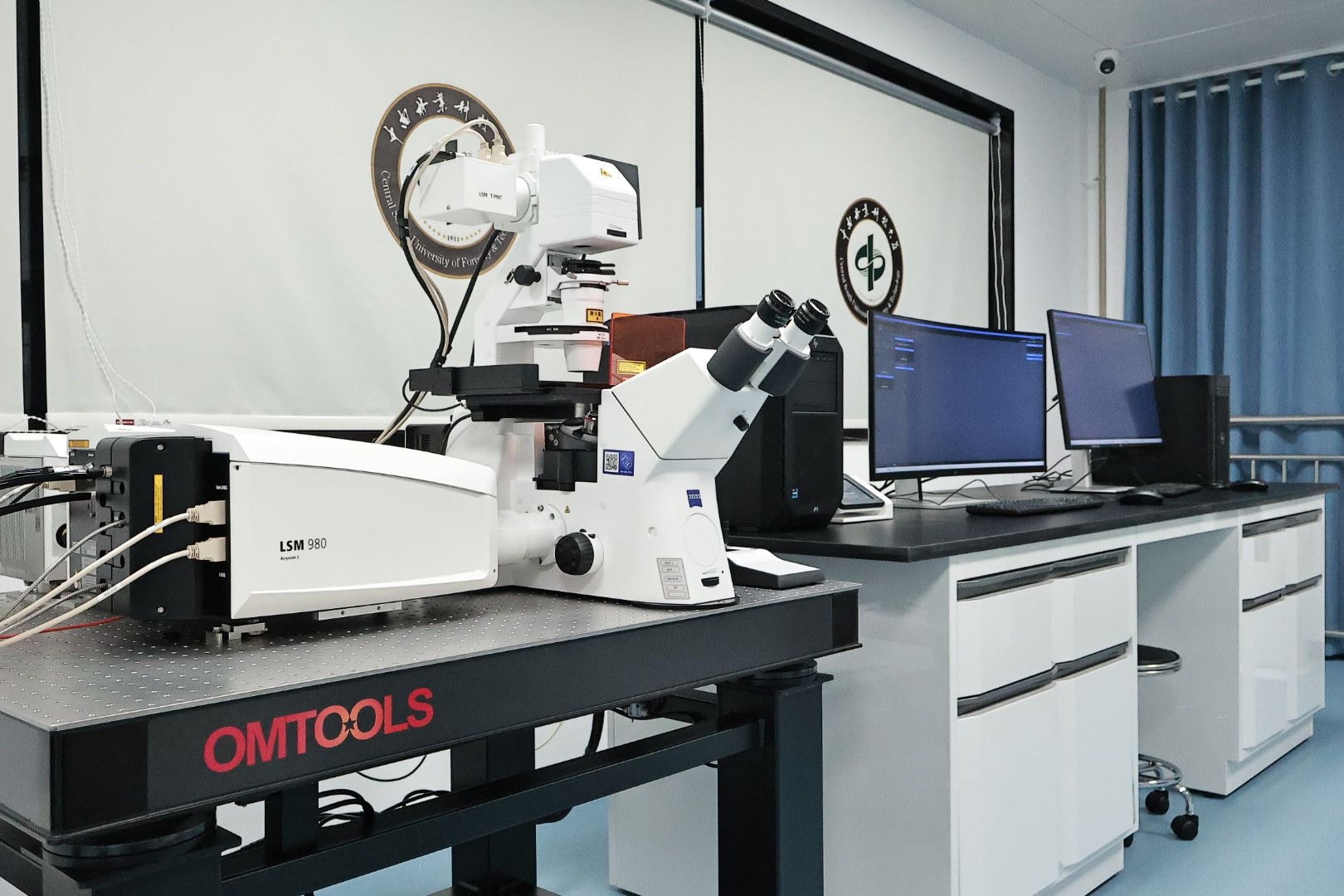

为提升学校科学研究水平、助力“双一流”建设，学校成立了现代分析测试中心。中心引进的激光共聚焦显微镜（规格型号：蔡司LSM980）已基本完成安装调试，现面向校内外用户开放试运行。该仪器专为光谱拆分特别优化，配有6个固体激发器，可以同时检测多色荧光标记，实现蓝绿、绿红、红及近红外等多通道成像。运用了Airyscan 2技术，可以实现低光毒性的超分辨率成像。通过使用灵活的 Multiplex 模式，只需比以前更短的图像采集时间，就能捕捉更大的观察视野或动态过程。除此之外，还可以使用 Airyscan 联合去卷积（jDCV）进一步提高分辨率，从而识别新的结构。充分利用由 32 通道面阵列检测器Airyscan 提供的额外信息，探索活体样品的潜在分子动力学特征。ZEN 软件可根据指令提供大量帮助，以在超短时间内实现可重复的结果。

一、设备核心技术指标与配件

1.激光器包括：固体激光器 405nm，功率30mW；固体激光器 488nm：功率 30mW；固体激光器 514nm，功率 30mW；固体激光器 543nm，功率 30mW；固体激光器 594nm，功率 8mW；固体激光器 639nm，功率 25mW。寿命≥10000h，激光器最小调节精度 0.001%。

2.共聚焦扫描检测单元与显微镜一体化设计。扫描振镜数量 2 个。扫描头具有≥85%的成像占比时间。扫描头绝对线性扫描运动。扫描方式有 xy， xyz， xyt， xyzt， xz， xt， xzt， spot-t，x， xy， xyz， xyt， xyzt， xz， xt， xzt，直线扫描，曲线扫描，面扫描。扫描分辨率： 8192× 8192，及16 位灰度级（65536 个灰度级）。扫描光学变倍：最小扫描变倍0.6x，且变倍连续可调。扫描振镜旋转角度360°，同时调节精度0.1°。独立的 405 激光校正， 保证其与其他激光在 XYZ 精确吻合。GaAsP 荧光检测器4 个， PMT 检测器2 个，透射光检测器（T-PMT检测器）1个。线性分光，光谱范围390-700nm。荧光光谱分辨率精度：3nm。

3.超高分辨率成像方法:阵列检测、 PALM、 SIM、 STED、 STORM中任意一种以硬件方式实现的超高分辨率成像方式。超高分辨率检测器采用由32个 GaAsP（磷酸砷化镓）组成的高灵敏度面阵列检测器。超高分辨率多通道成像：可以实现蓝绿、绿红、红及近红外等多通道成像；其中蓝绿、绿红、红及近红外等双通道成像无需切换荧光滤片，只需切换激光，实现高速双通道成像。在一个实验中可实现蓝、绿、红、近红外等四种颜色超高分辨率成像。在确保高荧光收集效率的情况下（针孔≥1AU，即不缩小针孔或使用面阵成像时），超高分辨成像同时满足：分辨率XY方向120nm，Z方向350nm。超高分辨率成像具有与共聚焦相同的超高分辨率成像深度。

4.显微镜主机为倒置荧光显微镜，齐焦距离45mm，最小步进10nm。配置全电动扫描台，行程130mm× 100mm，最大速度50mm/s。显微镜透射光源： 12V100W 卤素灯，根据所用物镜，光源自动匹配适当亮度。荧光附件有复消色差荧光光路，LED 荧光光源（寿命20000h），六位电动滤色镜转盘，含深红、红、绿、蓝激发滤色镜组件。电动聚光镜，NA 0.55，工作距离 26mm。全套微分干涉部件，有与不同数值孔径的物镜一一对应的棱镜。全复消色差物镜：5 倍物镜,数值孔径0.15， 同时满足工作距离12mm;10 倍 DIC 物镜， 数值孔径 0.45， 同时满足工作距离 2mm；20 倍 DIC 物镜， 数值孔径0.8， 同时满足工作距离 0.55mm；40 倍 DIC 物镜（ 带校正环） ， 数值孔径0.95， 同时满足工作距离0.25mm；63 倍 DIC 物镜，数值孔径1.4，油镜， 同时满足工作距离0.19mm。可以通过显微镜机身的电子触控屏系统控制显微镜并显示工作状态。

5.软件具有智能化光路设置、时间序列模块、光谱扫描及拆分功能、景深扩展模块、共定位分析模块、图像反卷积处理功能、同步数据处理模块、 图像分析功能、图像与视频导入/导出、裁剪功能、参数再调用功能、自动聚焦模块、 三维采集模块、Z 轴深度补偿功能、多位点及大视野拼图模块、动态聚焦地图功能、高动态范围成像、交互式漂白、图像分析模块、细胞计数、三维图像处理、三维图像分模块功能提供原厂的离线图像处理软件：用于查看该设备拍摄的显微图像，调节对比度，对图像添加标尺及标注；可进行常见的文件格式的数据导入/导出（如：JPEG, BMP, TIFF, BigTIFF, PNG, WDP, SUR, AVI, WMF, MOV, OME-TIF, ZVI 等）；具有1种二维图像去模糊功能，可利用二维去模糊算法进行图像质量优化；可对 3D 数据进行3D 渲染并导出 3D 渲染视频；可实现 2D 数据关联；可展示正交图像，展示 XY/YZ/XZ 的任一切面层，并创建任一切面层图像；具有交互测量工具，可自定义测量参数，形成测量工作流，可对轮廓、曲线、面积、灰度等值进行测量。

二、试运行预约方式

预约系统：可通过电话联系或学校大型仪器设备共享管理平台送样预约。

1.预约要求

所有测试，预约成功后均需与设备管理老师沟通确定实验方案。

2.联系方式

技术咨询与预约需求，请联系设备管理员陈老师（分子细胞生物学检测平台负责人），电话18817508580。

三、试运行服务及收费标准说明

1.试运行期间收费优惠:校内用户120元/小时，校外用户180元/小时（正式运行后价格调整）；

2.试运行期间暂不提供自主操作及培训工作。

四、试运行时间与地点

时间：即日起至12月31日工作日上班时间（正式运行将另行通知）。

地点：中南林业科技大学躬行楼1211室，有意向预约测试的课题组，欢迎加入以下QQ群聊进行沟通讨论。
