Fluorescence Chromosome Karyotyping System

生产厂商：Zeiss

仪器型号：Axio Imager.A2 + Ikaros +ISIS

仪器简介

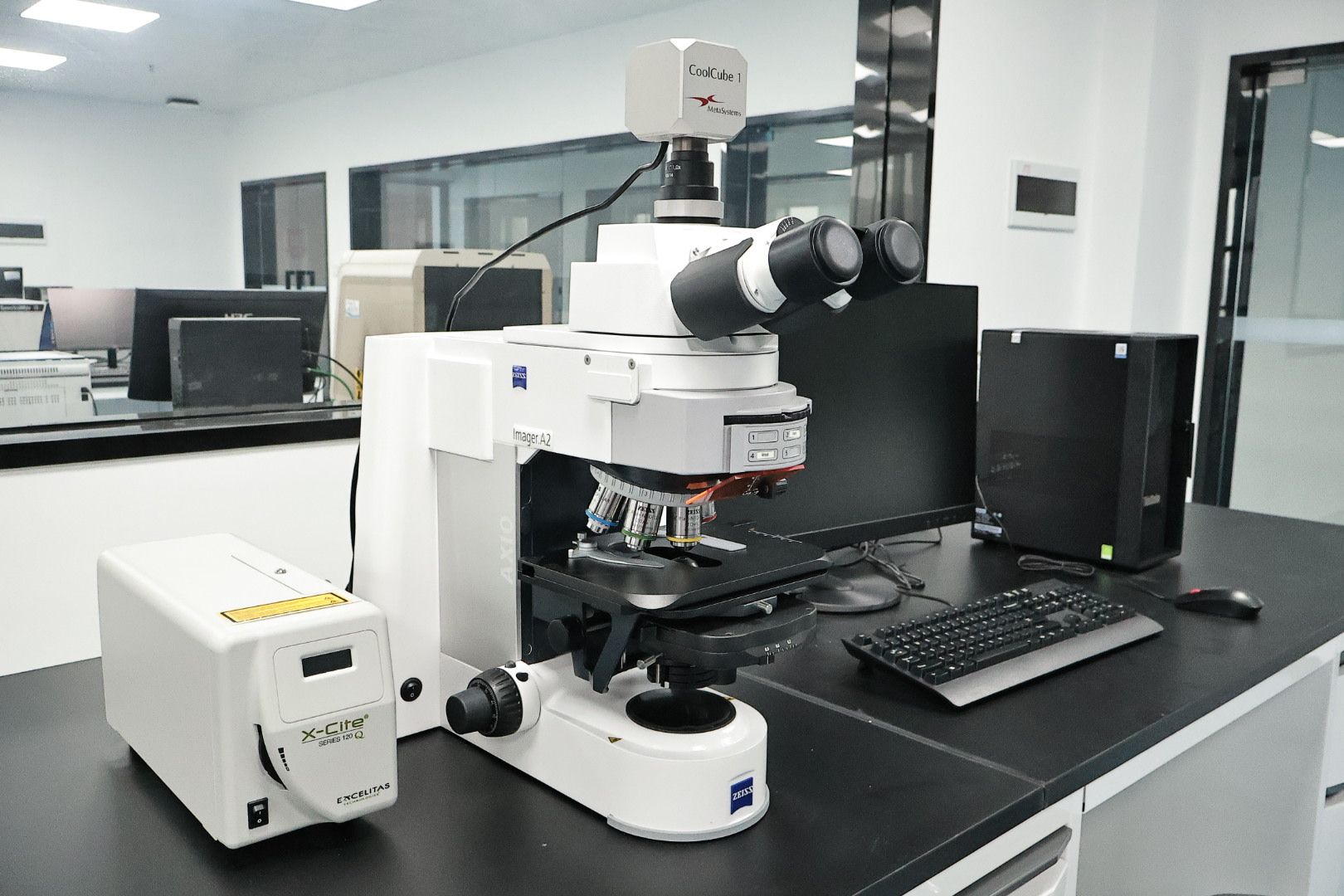

蔡司Axio Imager.A2正置荧光染色体核型分析系统搭配的是蔡司研究级荧光显微镜，无限远色差反差双重校正光学系统搭配蔡司优质的光路设计，蔡司的物镜可呈现高分辨率的图像；染色体核型分析系统配有Ikaros和ISIS软件，采用的是染色体拍摄专业相机，可以呈现出不同颜色的条带，通过颜色差异可以看到染色体之间的易位情况等，提供染色体的核型分析，荧光染色体图像的拍摄和分析，用户可编辑不同的分析模板进行数据的保存。

主要技术参数

一、显微镜系统：

1.光学系统：无限远色差反差双重校正光学系统， 物镜齐焦距离 45 mm。最大调焦行程 25 mm，最小步进 0.2 µm。

2.明场照明装置：外置12V 100W卤素灯，亮度可调节，带LED彩色标记亮度指示；卤素灯室带不少于3向的卤素灯对中调节功能；石英集光镜；内置不少于2层减光片转轮，带7个中灰滤片和1个色温平衡片。

3.荧光光源：120W金属卤化物荧光光源，使用寿命2000小时。无热效应液体光缆连接，光强可调。

4.荧光滤色镜套：三组带通滤色块:紫外激发波长300-385 nm，发射波长420-470 nm；蓝光激发波长440-475 nm，发射波长530-550 nm；绿光激发波长540-560 nm，发射波长575-640 nm。6孔荧光激发块转盘，具有消除杂散光功能。复消色差荧光光路，带1个内置电动光闸（速度60 ms），使用显微镜机身按钮即可控制。

5.目镜：10× 目镜，视场数 25 mm。

6.物镜：物镜5× ，数值孔径：NA 0.16；物镜 10 × ，数值孔径：NA 0.30； 物镜 20 × ，数值孔径：NA 0.50；物镜 40× ，数值孔径： NA 0.75；物镜 100× ，数值孔径：NA1.30，油镜。所有物镜均具有普通明场和荧光 2 种观察方式。

二、染色体核型分析系统：

1.软件系统：为汉化的全中文界面，中期界面和核型排队界面同屏显示。

2.学习记忆功能：能根据（ G， R， C， Q， DAPI的显带）进行自动染色体分类；快速交互性的染色体和核型编辑功能。

3.模板编辑功能：不同条带分辨率（G、R显带）的模式图显示，支持多种染色体样品（动物、 植物）的自动核型分析，用户可编辑不同种属模板。

4.训练功能：可被训练符合实验室的标准，提高自动分类的准确性。自动数据库（档案库）建立，使图像、数据长期储存以及随时的调用。具有自动统计功能。

5.FISH分析系统：具有图像增强和修改功能，自动或手动二值化控制、背景修正、自动背景杂质清除、局部放大和阈度值处理。可进行文字及其他标签的注释。 对图像可进行修改、移动、复制、删除、灰度调整等处理。利用快捷键自动去除背景荧光。在单通道荧光或组合荧光下对图像进行分析。

6.染色体核型专用摄像头：染色体专用物理像素数码CCD，像元尺寸：2/3英寸芯片，像素140万；模拟增益：1-16；曝光时间：1ms—270s。

应用领域

可用于植物遗传研究分析，从而帮助研究人员进行育种优化、品种改良、遗传稳定性评估、物种进化遗传研究等。例如，作物种间杂交的基因分型验证，研究染色体的同位性或重排以帮助研究人员将有益基因进行转移，通过染色体分析评估再生植物相对于野生型的遗传稳定性，研究植物的染色体进化以确定基因组重排的模式和变异性等。同时对于疾病诊断和鉴别诊断、靶向治疗和预后判断、微小残留检测(如肿瘤遗传学分析、单基因遗传病诊断等)基因定位、构建基因图谱(几个基因间的位置关系等)、染色体微小结构异常的分析、病毒感染监测(病毒整合位点分析)、药物的基因组学研究等。
