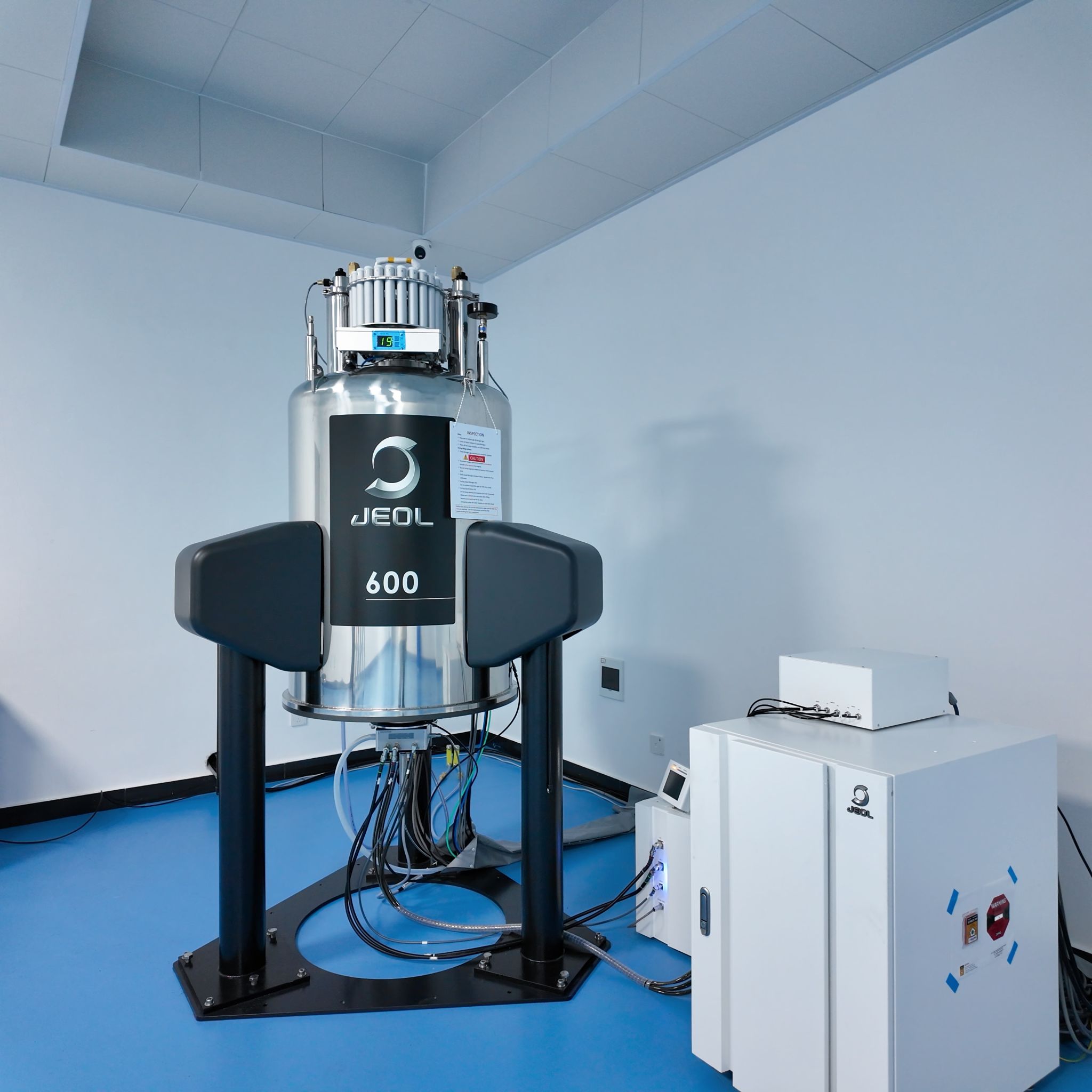

Nuclear Magnetic Resonance (NMR) Spectrometer

生产厂家：日本电子株式会社

仪器型号：JNM-ECZL600R

仪器简介

核磁共振波谱是研究具有磁性质的原子核对射频辐射的吸收，测定各种有机和无机结构的强有力的工具。常用于测定有机化合物的结构、构型外，还可从原子、分子水平上揭示材料微观结构和功能间的关系；并用于研究人体代谢物质与疾病的相关性以及药物筛选。该设备具有最新核磁共振实验功能，含2 个射频发射通道，能以正常、反向方式进行检测。含有氘核锁场及氘核梯度自动匀场附件、Z 脉冲梯度场，具有高精度变温实验功能，具有获得最佳一维、二维及多维谱图的数据处理速度与存贮能力，能测碳谱对氢对氟同时去耦。

主要技术参数

1.超导磁体系统：超自屏蔽磁体14.09 T /54 mm, 水平5G 半径≤0.7 m；垂直5G 半径≤1.3 m, 磁场漂移≤ 5 Hz/hr, 液氦维持时间≥200 天, 液氦挥发量≤17.7 mL/h, 液氮维持时间≥18 天, 液氮挥发量≤190 mL/h, 配有大型抗振装置。

2.600 MHz 核磁谱仪：两组RF 射频通道；各通道配有频率发生器、传输通道和放大器； 频率分辨率：0.001Hz；相位分辨率：0.005°；幅度全范围：130 Db；时间分辨率：5 ns；配有2 个线性功率放大器：HF=100 W；LF=300 W， 接收系统： 数字正交接收器； 最大谱宽：9 MHz，控温范围：-170℃ 至+250℃，温控精度0.1℃；匀场系统：自动氘梯度匀场；配有梯度附件，梯度电流：10 A。

3.探头

（1） 5mm 液体宽带低温探头，具有自屏蔽Z 方向梯度场。检测核范围：¹H；¹⁹F；杂核³¹P – ¹⁵N（¹⁹⁹Hg-⁹Be 除外）。分辨率和线形：¹H spinning ≤0.8/8/116 Hz (50%/0.55%/0.11%)。探头变温范围：-40℃— +150℃；探头配有自动调谐与匹配附件。

（2） 5 mm 自动调谐宽带ROYA-HFX 液体探头，具有自屏蔽Z 方向梯度场。检测核范围：¹H；¹⁹F；杂核³¹P—¹⁵N；具有测碳对氢和氟同时去耦。分辨率和线形：1H spinning ≤0.5/6/12 Hz (50%/0.55%/0.11%)。探头变温范围：-100 ℃—+150 ℃；探头配有自动调谐与匹配附件。

4.自动进样器：可实现自动进样，配有24 位自动进样器和24 个转子。

应用领域

尤其适用于有机化合物和天然产物的结构鉴定、药物化学研究、生物分子间的相互作用研究、质量控制和纯度评估，广泛应用于生物、制药行业、有机化工等领域的分析。
