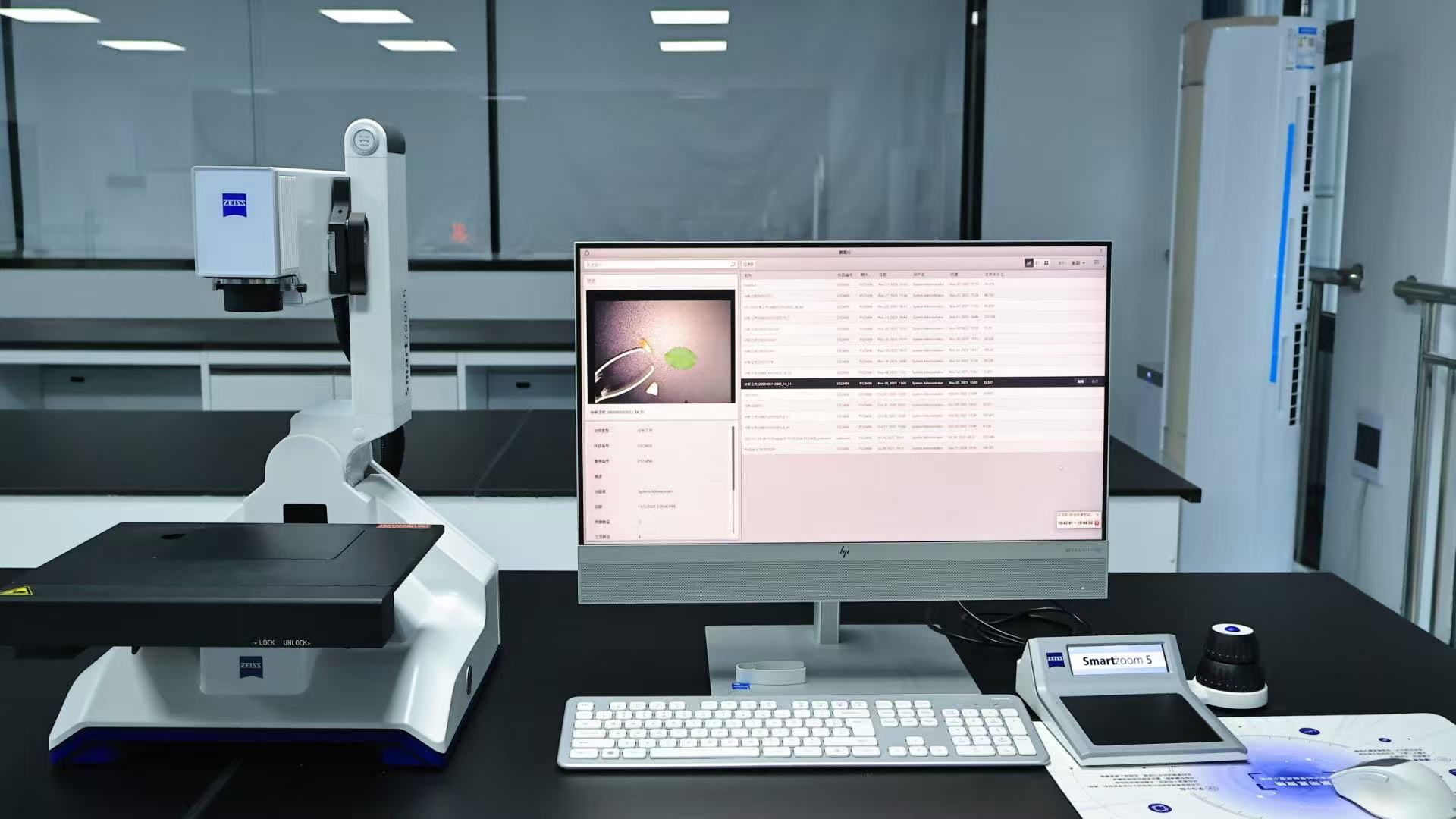

Deep Focus Microscope

仪器生产厂家：卡尔蔡司 仪器型号：Smartzoom 5

仪器简介

超景深显微镜提供大视场、高景深的宏观到微观无缝观察，配备电动载物台和多种光学前端镜，实现从概览到细节的全方位样品检测。系统集成同轴光和环形光混合照明，配合先进的图像采集和处理软件，支持2D、EDF扩展景深和3D重建，满足复杂样品表面形貌的精确观测需求。

智能化的自动对焦、图像拼接和测量功能，结合倾斜观察能力，为工业检测、材料分析和质量控制提供高效、精确的视觉解决方案。

主要技术参数

1. 光学系统：最大分辨率：0.56 μm；最大放大倍率：2000倍；最大景深：10 mm（最大倍率下）；最大视场：38 mm（最小倍率下）。

2.物镜配置：0.5X、1.6X、5X、10X平场复消色差物镜。

3.载物台系统：行程：X/Y 130×100 mm，Z 60 mm；倾斜角度：±45°；最大载荷：4 k。

4.成像功能：图像采集：2D、EDF扩展景深、3D重建、图像拼接；相机：420万像素CMOS，帧速率最高30 fps。

5.照明系统：同轴LED反射光 + 4段可调环形灯。

应用领域

工业零部件检测、材料表面形貌分析、产品质量控制、失效分析，广泛应用于制造业、材料科学、电子工业、生命科学等领域的宏观到微观观测与分析。
